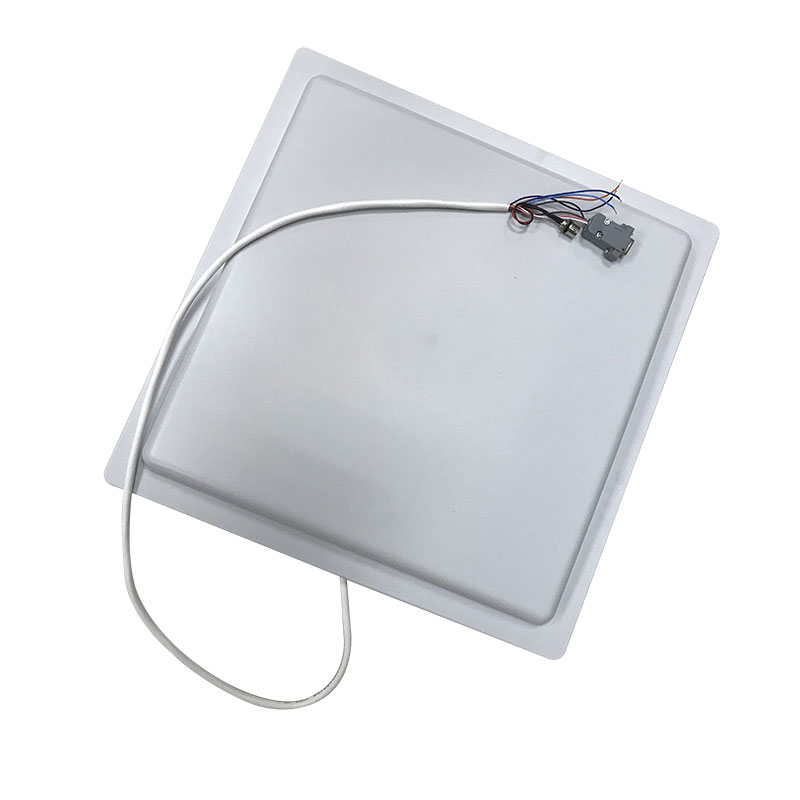

0-15M Oxu Məsafəsi Uzun Menzilli Uhf Rfid Smart Kart Oxucusu
1.Məhsul Girişi
Uzun mənzilli rfid kart oxuyucusu yüksək performanslı uhf rfid inteqrasiya olunmuş oxuyucudur. o, tam öz intellektual mülkiyyəti əsasında hazırlanmışdır. xüsusi səmərəli rəqəmsal siqnal emal alqoritminə əsaslanaraq, yüksək identifikasiya dərəcəsi ilə sürətli etiket oxuma/yazma əməliyyatını dəstəkləyir. logistika sistemi, dayanacaq sistemi, girişə nəzarət sistemi və saxtakarlığa qarşı və sənaye istehsalı prosesinə nəzarət sistemi kimi bir çox RFID tətbiq sistemlərində tətbiq olunur.
2.Məhsul təsviri
l Öz əqli mülkiyyət;
l ISO18000-6B, ISO18000-6C(EPC C1G2) protokol etiketini dəstəkləyir;
l 865~868MHz tezlik diapazonu (tezliyin fərdiləşdirilməsi isteğe bağlıdır);
l FHSS və ya Fix Tezlik ötürülməsi;
l 30 dbm-ə qədər RF çıxış gücü (tənzimlənən);
l 6m*-ə qədər effekt məsafəsi ilə isteğe bağlı 8dbi antenna;
l Avtomatik işləmə, interaktiv və tetikleyici iş rejimini dəstəkləyin;
l Tək +9 DC enerji təchizatı ilə aşağı enerji itkisi;
lRS232, RS485, Wiegand26/34 interfeysini dəstəkləyin;
l Gələcək inkişafı asanlaşdırmaq üçün DLL və Nümayiş Proqramı Mənbə kodunu təmin edin.
lEffektiv məsafə antenadan, etiketdən və ətraf mühitdən asılıdır.
3. XARAKTERİSTİKALARI
l Mütləq Maksimum Qiymətləndirmə
ƏŞYA |
SİMBOL |
DƏYƏR |
BİRLİK |
Enerji təchizatı |
VCC |
16 |
V |
Əməliyyat Temp. |
TOPR |
-20~+70 |
℃ |
Saxlama Temp. |
TSTR |
-25~+80 |
℃ |
lElektrik və Mexanik Spesifikasiya
Göstərilmədiyi halda Tï¼ 25℃,VCCï¼ +9V altında
ƏŞYA |
SİMBOL |
MIN |
TİP |
MAX |
BİRLİK |
Enerji təchizatı |
VCC |
8 |
9 |
12 |
V |
Cari dağılma |
İ C |
|
350 |
650 |
mA |
Tezlik |
TEZ |
865 |
|
868 |
MHz |
Effektiv Məsafə |
DIS |
300 |
500 |
600 |
sm |
İNTERFACE
ƏŞYA |
ŞƏRH |
Qırmızı |
+9V |
Qara |
GND |
Sarı |
Wiegand DATA0 |
Mavi |
Wiegand DATA1 |
Bənövşəyi |
RS485 R+ |
Narıncı |
RS485 R- |
Qəhvəyi |
GND |
Ağ |
RS232 RXD |
Yaşıl |
RS232 TXD |
Boz |
Tətik girişi(TTL səviyyəsi) |
*TCP/IP interfeysli isteğe bağlı model TCP də mövcuddur.
